軟密封暗桿閘閥
發布時間：2016年03月23日 作者：admin 點擊次數：次
長期以來市場上使用的一般RVHX Z45X彈性座封閘閥" 具有開關輕巧，密封可靠，彈性記憶佳及使用壽命長等顯著優點。RVHX Z45X彈性座封閘閥利用彈性閘閥板產生微量變形的補償作用，達到良好的密封效果，RVHX Z45X彈性座封閘閥密封不良，彈性疲乏、易生銹等缺陷。本公司引進國外先進技術所生產的RVHX Z45X彈性座封閘閥，克服了一般RVHX Z45X彈性座封閘閥，普通存在漏水，易生銹現象
。 傳統的RVHX Z45X彈性座封閘閥往往在通水洗管后即因外物諸如石頭，木塊，水泥，紙屑，雜物等淤積于閥底凹槽內。容易造成無法關閉緊密而形成漏水現象，RVHX Z45X彈性座封閘閥底部采用與水管相同的平地設計，不易造成雜物淤積，使流體暢通無阻。
|
|
|
型號： Z45X/RVHX
口徑： 50～400mm 壓力： 1.0～2.5MPa 材質： 鑄鐵、球墨鑄鐵、不銹鋼
|

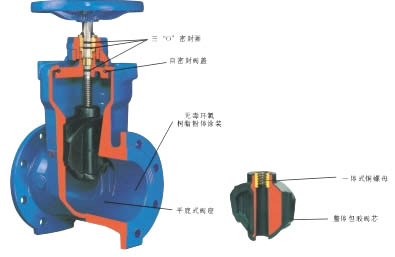

名 稱
|
材 料 |
閥 體 |
灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼 |
閘 板 |
球 墨 鑄 鐵 外 覆 三 元 乙 丙 或 丁 腈 橡 膠 |
內 六 角 螺 栓 |
碳 化 處 理 |
密 封 圈 |
丁 腈 橡 膠 |
閥 蓋 |
灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼 |
閥 桿 |
不 銹 鋼 |
“O” 形 密 封 圈 |
丁 腈 橡 膠 |
止 推 軸 承 |
錫 青 銅 |
螺 栓 |
不 銹 鋼 |
壓 蓋 |
球 墨 鑄 鐵、鑄 鋼 |
防 塵 罩 |
丁 腈 橡 膠 |
手 輪 （傳 動 帽） |
鑄 鐵 |
三、主要技術參數
公稱壓力：1.0～2.5MPa 工作溫度：0～80℃ 法蘭標準：GB/T 17241.6 GB9113
公稱通經：50～600mm 適用介質：水、油、氣等 試驗標準：GB13927 AP1598
四、主要外形連接尺寸
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
H |
313 |
332 |
372 |
424 |
497 |
562 |
680 |
837 |
948 |
1010 |
1220 |
1280 |
1480 |
1665 |
H1 |
355 |
375 |
415 |
476 |
540 |
600 |
720 |
875 |
990 |
1050 |
1245 |
1310 |
1560 |
|
