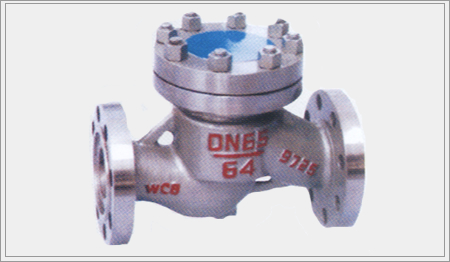

升降式碳鋼法蘭止
發布時間：2016年03月16日 作者：admin 點擊次數：次
設計與制造標準
| 設計與制造 | GB/T12235 |
| 法蘭尺寸 | JB/T79GB/T9113 |
| 結構長度 | GB/T12221 |
| 檢驗與試驗 | GB/T13927JB/T9092 |
性能規范
| 試驗壓力 (MPa) | 公稱壓力 PN(MPa) | |||
| 2.5 | 4 | 6.4 | 10 | |
| 殼體強度試驗 | 3.8 | 6 | 9.6 | 15 |
| 密封試驗 (液) | 2.8 | 4.4 | 7 | 11 |
| 密封試驗 (氣) | 0.5～0.7 | |||
| 適用介質 | C | P | R | I |
| 水、油品、蒸汽 | 硝酸類 | 醋酸類 | 空氣、水 | |
| 適用溫度 (℃) | ≤425 | ≤200 | ≤200 | ≤550 |
主要零件材料
| 產品類型 | 零件名稱 | |||
| 閥體、閥蓋 | 閥瓣、閥座 | 墊片 | 緊固件 | |
| H41Y(C型) | WCB或25 | H：25+鉻不銹鋼 | 不銹鋼帶-柔性石墨 | 優質碳鋼 |
| Y：25+硬質合金 | 鋼帶石棉繞式墊片 | |||
| H41Y(I型) | 鉻鉬鋼 | 鉻鉬鋼 +硬質合金 | 纏繞墊片 | 合金鋼 |
| H41Y(P型) | 鉻鎳鈦不銹鋼 | 不銹鋼 | ||
| H41W(R型) | ||||
主要外形尺寸和連接尺寸
| 公稱壓力 PN(MPa) | 公稱通徑 | L | H | D | D1 | D2 | D6 | b | f | f1 | z-Φd |
| DN(mm) | |||||||||||
| 2.5 | 15 | 130 | 100 | 95 | 65 | 45 | 16 | 2 | 4-Φ14 | ||
| 20 | 150 | 105 | 105 | 75 | 55 | 16 | 2 | 4-Φ14 | |||
| 25 | 160 | 120 | 115 | 85 | 65 | 16 | 2 | 4-Φ14 | |||
| 32 | 180 | 130 | 135 | 100 | 78 | 18 | 2 | 4-Φ18 | |||
| 40 | 200 | 135 | 145 | 110 | 85 | 18 | 3 | 4-Φ18 | |||
| 50 | 230 | 149 | 160 | 125 | 100 | 20 | 3 | 4-Φ18 | |||
| 80 | 310 | 169 | 195 | 160 | 135 | 22 | 3 | 8-Φ18 | |||
| 100 | 350 | 194 | 230 | 190 | 160 | 24 | 3 | 8-Φ23 | |||
| 150 | 480 | 255 | 300 | 250 | 218 | 30 | 3 | 8-Φ25 | |||
| 200 | 600 | 305 | 360 | 310 | 278 | 34 | 3 | 12-Φ25 | |||
| 4 | 15 | 130 | 100 | 95 | 65 | 45 | 40 | 16 | 2 | 4 | 4-Φ14 |
| 20 | 150 | 105 | 105 | 75 | 55 | 51 | 16 | 2 | 4 | 4-Φ14 | |
| 25 | 160 | 120 | 115 | 85 | 65 | 58 | 16 | 2 | 4 | 4-Φ14 | |
| 32 | 180 | 130 | 135 | 100 | 78 | 66 | 18 | 2 | 4 | 4-Φ18 | |
| 40 | 200 | 135 | 145 | 11O | 85 | 76 | 18 | 2 | 4 | 4-Φ18 |
主要外形尺寸和連接尺寸
| 公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 (mm) | |||||||||
| L | H | D | D1 | D2 | D6 | b | f | f2 | z-Φd | ||
| 4 | 50 | 230 | 149 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-Φ18 |
| 80 | 310 | 169 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-Φ18 | |
| 100 | 350 | 194 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-Φ23 | |
| 150 | 480 | 255 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-Φ25 | |
| 200 | 600 | 305 | 375 | 320 | 282 | 260 | 38 | 3 | 4.5 | 12-Φ30 | |
| 6.4 | 15 | 210 | 100 | 105 | 75 | 55 | 40 | 18 | 2 | 4 | 4-Φ14 |
| 20 | 230 | 110 | 125 | 90 | 68 | 51 | 20 | 2 | 4 | 4-Φ18 | |
| 25 | 230 | 125 | 135 | 100 | 78 | 58 | 22 | 2 | 4 | 4-Φ18 | |
| 32 | 260 | 140 | 150 | 110 | 82 | 66 | 24 | 2 | 4 | 4-Φ23 | |
| 40 | 260 | 168 | 165 | 125 | 95 | 76 | 24 | 3 | 4 | 4-Φ23 | |
| 50 | 300 | 170 | 175 | 135 | 105 | 88 | 26 | 3 | 4 | 4-Φ23 | |
| 80 | 380 | 205 | 210 | 170 | 140 | 121 | 30 | 3 | 4 | 8-Φ23 | |
| 100 | 430 | 230 | 250 | 200 | 168 | 150 | 32 | 3 | 4.5 | 8-Φ25 | |
| 150 | 550 | 265 | 340 | 280 | 240 | 204 | 38 | 3 | 4.5 | 8-Φ34 | |
| 200 | 650 | 310 | 405 | 345 | 300 | 260 | 44 | 3 | 4.5 | 12-Φ34 | |
| 10 | 15 | 210 | 100 | 105 | 75 | 55 | 40 | 20 | 2 | 4 | 4-Φ14 |
| 20 | 230 | 110 | 125 | 90 | 68 | 51 | 22 | 2 | 4 | 4-Φ18 | |
| 25 | 230 | 125 | 135 | 100 | 78 | 58 | 24 | 2 | 4 | 4-Φ18 | |
| 32 | 260 | 140 | 150 | 110 | 82 | 66 | 24 | 2 | 4 | 4-Φ23 | |
| 40 | 260 | 168 | 165 | 125 | 95 | 76 | 26 | 3 | 4 | 4-Φ23 | |
| 50 | 300 | 170 | 195 | 145 | 112 | 88 | 28 | 3 | 4 | 4-Φ25 | |
| 80 | 380 | 205 | 230 | 180 | 148 | 121 | 34 | 3 | 4 | 8-Φ25 | |
| 100 | 430 | 230 | 265 | 210 | 172 | 150 | 38 | 3 | 4.5 | 8-Φ30 | |
| 150 | 550 | 265 | 3540 | 290 | 250 | 204 | 46 | 3 | 4.5 | 12-Φ34 | |
| 200 | 650 | 310 | 430 | 360 | 312 | 260 | 54 | 3 | 4.5 | 12-Φ41 | |
